在現代電子器件的故障分析中，傳統紅外熱成像方法往往受限于信號噪聲和測量精度，難以準確捕捉微弱的熱異常。鎖相紅外熱成像系統通過引入同步調制與相位檢測技術，大幅提升了微弱熱信號的信噪比，使得在復雜電路或高密度封裝下的微小熱異常得以清晰呈現。這種系統能夠非接觸式、實時地對器件進行熱分布監測，從而精細定位短路、漏電或焊點缺陷等問題。通過分析鎖相紅外熱成像系統的結果，工程師不僅能夠迅速判斷故障區域，還可以推斷可能的失效機理，為后續修復和工藝優化提供科學依據。相比傳統熱成像設備，鎖相紅外熱成像系統在提高檢測精度、縮短分析周期和降低樣品損耗方面具有明顯優勢，已成為**電子研發和質量控制的重要工具。鎖相技術可區分深層與表面熱源。實時鎖相鎖相紅外熱成像系統應用

相比傳統熱成像設備，鎖相紅外熱成像系統憑借其鎖相調制與相位解調技術，提升了信噪比和溫差靈敏度，能夠在極低溫差環境下捕捉微弱的熱信號。其高對比度的成像能力確保了熱異常區域清晰顯現，即使是尺寸為微米級的熱缺陷也能被準確定位。系統配備高性能的中波紅外探測器和高數值孔徑光學鏡頭，兼顧高空間分辨率和寬動態范圍，適應不同復雜結構和應用場景。強大的時空分辨能力使得動態熱過程、熱點遷移及瞬態熱響應都能被實時監測，極大提高了熱診斷的準確性和效率，為電子產品的研發與質量控制提供堅實保障實時鎖相鎖相紅外熱成像系統應用提高信噪比，是鎖相紅外的優勢之一。

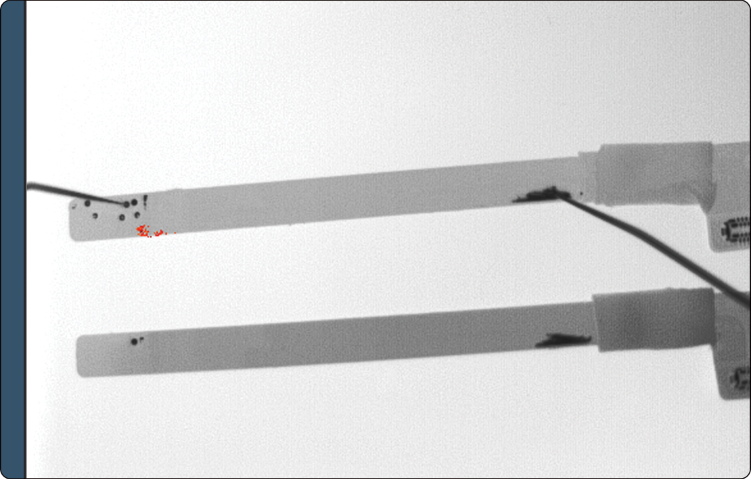

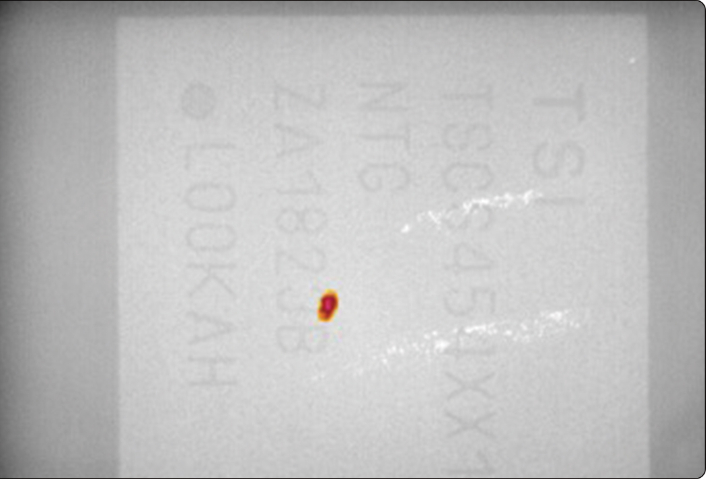

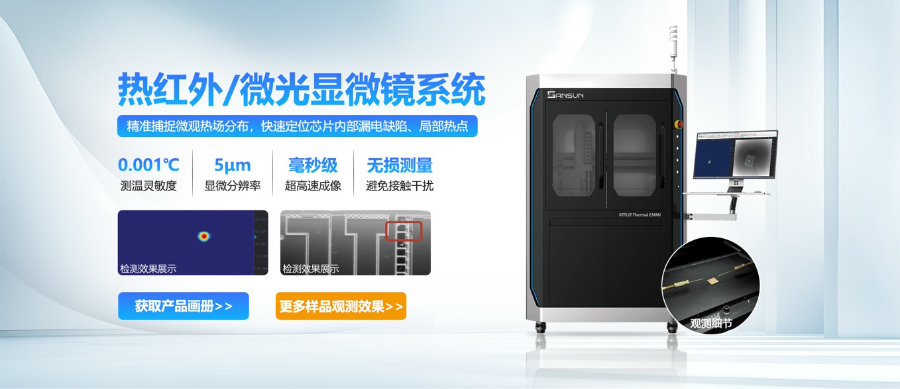

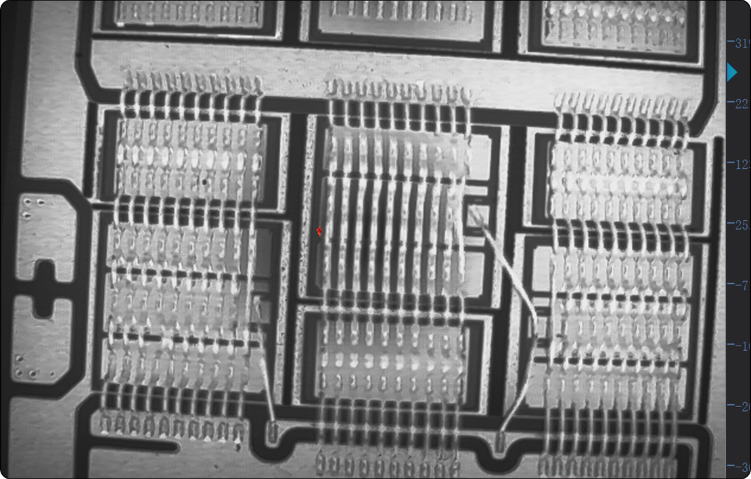

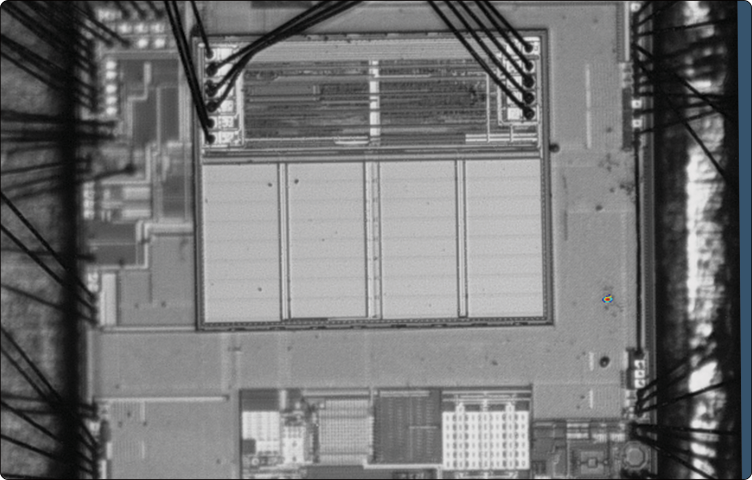

在半導體器件失效分析與質量檢測領域，鎖相紅外熱成像系統展現出不可替代的價值。半導體芯片在工作過程中，若存在漏電、短路、金屬互聯缺陷等問題，會伴隨局部微弱的溫度異常，但這種異常往往被芯片正常工作熱耗與環境噪聲掩蓋，傳統紅外設備難以識別。而鎖相紅外熱成像系統通過向芯片施加周期性電激勵（如脈沖電壓、交變電流），使缺陷區域產生與激勵同頻的周期性熱響應，再利用鎖相解調技術將該特定頻率的熱信號從背景噪聲中提取，精細定位缺陷位置并量化溫度變化幅度。

鎖相熱成像系統的電激勵檢測方式，在多層電路板質量檢測中展現出優勢。多層電路板由多個導電層與絕緣層交替疊加組成，層間通過過孔實現電氣連接，結構復雜，極易在生產過程中出現層間短路、盲孔堵塞、絕緣層破損等缺陷，進而影響電氣性能，甚至引發故障。通過電激勵方式，可在不同層級的線路中施加電流，使其在多層結構中流動，缺陷區域因電流分布異常而產生局部溫升。鎖相熱成像系統則可高靈敏度地捕捉這種細微溫度差異，實現對缺陷位置與類型的定位。例如，在檢測層間短路時，短路點處的溫度會高于周圍區域；盲孔堵塞則表現為局部溫度分布異常。相比傳統X射線檢測技術，鎖相熱成像系統檢測速度更快、成本更低，且能直觀呈現缺陷位置，助力企業提升多層電路板的質量控制效率與良率。非接觸式檢測在不破壞樣品的情況下實現成像，適用于各種封裝狀態的樣品，包括未開封的芯片和PCBA。

在鎖相紅外熱成像系統原理中，相位鎖定技術是突破弱熱信號識別瓶頸的技術，其本質是利用信號的周期性與相關性實現噪聲抑制。在實際檢測場景中，被測目標的熱信號常被環境溫度波動、設備電子噪聲、外部電磁干擾等掩蓋，尤其是在檢測深層缺陷或低導熱系數材料時，目標熱信號衰減嚴重，信噪比極低，傳統紅外熱成像技術難以有效識別。相位鎖定技術通過將激勵信號作為參考信號，與探測器采集到的混合熱信號進行同步解調，提取與參考信號頻率、相位相關的熱信號成分 —— 因為環境噪聲通常為隨機非周期性信號，與參考信號無相關性，會在解調過程中被大幅抑制。同時，該技術還能通過調整參考信號的相位，分離不同深度的熱信號，實現缺陷的分層檢測。實驗數據表明，采用相位鎖定技術后，系統對弱熱信號的識別精度可提升 2-3 個數量級，即使目標溫度變化為 0.001℃，也能穩定捕捉，為深層缺陷檢測、微小溫差識別等場景提供了技術支撐。鎖相紅外熱像技術是半導體失效分析領域的重要檢測手段，能捕捉微小發熱缺陷的溫度信號。低溫熱鎖相紅外熱成像系統設備廠家

致晟 LIT 憑 0.0001℃靈敏度，能捕 IC 柵極漏電這類微小缺陷。實時鎖相鎖相紅外熱成像系統應用

鎖相紅外熱成像系統的工作原理通過 “激勵 - 采集 - 鎖相處理 - 成像” 四個連貫步驟，實現從熱信號采集到可視化圖像輸出的完整過程，每一步驟均需嚴格的時序同步與精細控制。**步 “激勵”，信號發生器根據檢測需求輸出特定波形、頻率的激勵信號，作用于被測目標，使目標產生周期性熱響應；第二步 “采集”，紅外探測器與激勵信號同步啟動，以高于激勵頻率 5 倍以上的采樣率，連續采集目標的紅外熱輻射信號，將光信號轉化為電信號后傳輸至數據采集卡；第三步 “鎖相處理”，鎖相放大器接收數據采集卡的混合信號與信號發生器的參考信號，通過相干解調、濾波等算法，提取與參考信號同頻同相的有效熱信號，濾除噪聲干擾；第四步 “成像”，圖像處理模塊將鎖相處理后的有效熱信號數據，與紅外焦平面陣列的像素位置信息匹配，轉化為灰度或偽彩色熱圖像，同時計算各像素點對應的溫度值，疊加溫度標尺與異常區域標注后，輸出至顯示終端或存儲設備。這前列程實現了熱信號從產生到可視化的全鏈條精細控制，確保了檢測結果的可靠性與準確性。實時鎖相鎖相紅外熱成像系統應用
