網關設有 11 個 LED 指示燈，功能明確。其中，COM1 至 COM4 為 RS485 接口數據燈，CAN1 和 CAN2 為 CAN 接口數據燈，用于指示對應接口的數據傳輸狀態；RUN 為運行指示燈，顯示設備的運行狀態；ALM 為告**，設備出現故障時會點亮；PWR 為電源指示燈，指示設備的供電狀態；SPF1RUN 和 SPF2RUN 為光纖以太網接口 1 和 2 的狀態燈。通過觀察這些指示燈的狀態，技術人員可快速判斷設備的運行情況、接口的通信狀態以及是否存在故障，為設備的維護和故障排查提供了直觀的依據。絕緣電阻≥20MΩ，介電強度 500V 耐壓 1min 無異常，絕緣性能符合要求。江蘇實時電力通信網關生產企業

完成相關配置后，點擊導出配置文件按鈕，選擇存儲目錄即可導出通信網關的配置文件。生成 SCL 模型時，先點擊啟動 SCL 模型自動轉換工具，在彈出的工具中點擊導出按鈕，還可設置 IEDName（可選），cid 文件導出路徑為配置軟件文件夾下的 Source 文件夾。此外，單擊導出按鈕可導出 GOOSE 模型配置文件，生成的文件在以 “工程名稱 + 導出時間” 命名的路徑下。這些導出的文件用于網關的配置和模型加載，是網關正常運行的重要依據，確保配置參數能準確應用到網關中。新疆CMS電力通信網關廠家ZCG-128 通信網關通過多項型式試驗，符合電力與工業自動化場景嚴苛要求。

通信網關報文監視功能的使用。使用報文監視功能，前提是全局變量已配置正確。通過配置軟件中的報文監視工具入口打開工具，其界面包含本地工程、在線工程選項，以及啟動、停止、清空、退出按鈕。加載好工程后，點擊啟動按鈕，在左側結構圖中點擊想要監視的設備或端口即可開始監視。監視時，右側報文顯示窗口會顯示相應設備或端口的報文，左側勾選設備后，窗口顯示該設備報文，右下角通信狀態為綠色表示正在工作。黃色報文為網關下發的查詢報文，藍色報文為設備返回的響應報文，便于用戶查看和分析通信情況。

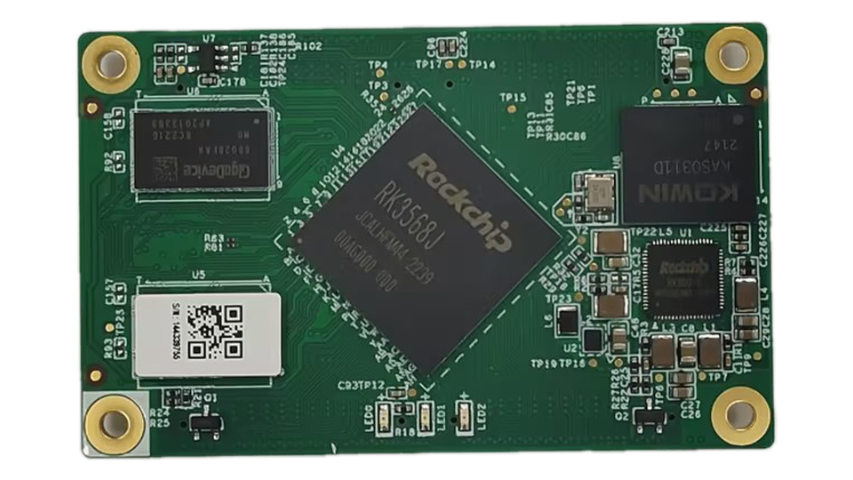

ZCG-300 通信網關的實物包括正面和背面，背面設有多種接口。接口豐富多樣，涵蓋接地柱、電源接口、以太網 - 光口、以太網 - 電口、調試接口、RS485 接口、CAN 接口、B 碼電口、B 碼光口（選配）、開入接口（選配）、開出接口（選配）以及 11 個 LED 指示燈。各接口功能明確，如接地柱接機殼或接地銅排，電源接口采用 HDGC3963WV-2P 支持交直流供電，以太網接口用于網絡連接，RS485 和 CAN 接口用于與 PCS 等設備通信。LED 指示燈能直觀顯示各接口的數據傳輸狀態、運行狀態、告警狀態和電源狀態等，方便技術人員實時監控設備運行情況。配置工程前需收集網口 IP、下行設備參數、串口連接及協議相關信息。

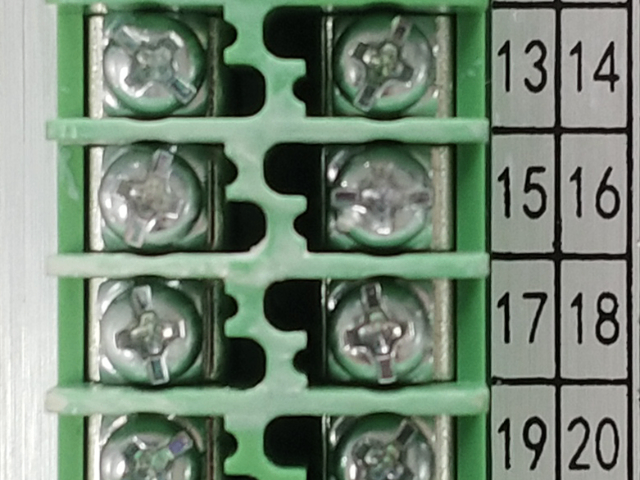

電氣連接是 ZCG-300 通信網關安裝的關鍵環節，需嚴格遵循相關規程。連接直流或交流電源時，要檢查電源回路輸入線纜連接是否正確，確保極性無誤。必要時使用帶屏蔽的雙絞線或電纜以減小電磁干擾，屏蔽層需 360 度全屏蔽并可靠接地，且電源電纜和通信電纜要分開敷設，避免相互干擾。連接保護地時，地線應盡可能短，采取措施確保導電性，特別注意接點的可靠性和防腐蝕能力。正確的電氣連接能保障設備的供電穩定和通信可靠，減少故障發生的概率。菜單欄有操作、幫助、關于選項，操作含網關設備設置，幫助含使用手冊。江蘇實時電力通信網關生產企業

運輸和處理插件時需用合格包裝，佩戴防靜電護腕并可靠接地，防靜電損壞。江蘇實時電力通信網關生產企業

在**和環境測試中，該通信網關各項表現符合要求。低溫試驗在 - 20° 下持續 2 小時，高溫試驗在 70° 下持續 2 小時，設備各項功能和基本性能均正常。正弦振動試驗，不通電狀態下，頻率范圍 2～9Hz 位移幅值 7mm，9～200Hz 加速度幅值 20m/s?，200Hz～500Hz 加速度幅值 15m/s?，每一軸線方向掃頻循環數 10 次，試驗后設備無損傷、松動和元器件脫落，通電后能正常工作。跌落試驗在包裝狀態下，底面 4 個棱各跌落一次，跌落高度 1m，樣品通電工作正常，外觀無異常。絕緣電阻測試中，各導電回路對地之間施加 500V 電壓，絕緣電阻達 21.8GΩ，≥20MΩ 的標準。介電強度試驗，各導電回路對地之間施加 500V 電壓耐壓 1 分鐘，設備無擊穿、閃絡及元器件損壞。沖擊電壓試驗，各導電回路對地之間承受 1.2/50us、開路試驗電壓 1kV 的標準雷電波短時沖擊，無絕緣擊穿或損壞。外觀檢查符合相關要求，功能試驗也滿足支持 8 個串口、2 個網口等功能。江蘇實時電力通信網關生產企業
