生成 SCL 模型時，首先在通訊管理機配置軟件中點擊 “生成 SCL 模型” 按鈕，啟動 SCL 模型自動轉換工具。然后在彈出的工具界面中，可選擇導入已有的配置信息或直接基于當前工程配置進行生成。接著，點擊導出按鈕，此時會彈出 IED 信息設置窗口，用戶可根據需要設置 IEDName（可選），設置完成后點擊 “OK”。系統會自動生成 cid 文件，導出路徑為配置軟件文件夾下的 Source 文件夾。生成的 SCL 模型文件符合 IEC61850 標準，可用于與其他支持該標準的設備進行模型交互和集成。SCL 模型的自動生成大幅減少了人工建模的時間和錯誤率，提高了系統集成的效率。菜單欄有操作、幫助、關于選項，操作含網關設備設置，幫助含使用手冊。江蘇儲能電站電力通信網關應用范圍

安裝 ZCG-300 通信網關前，需進行外觀檢查。首先拆除運輸包裝，然后仔細檢查屏柜、裝置及其他部分是否有外觀損壞；核對裝置的銘牌信息，確保與訂單一致；檢查屏內接線，確認導線線徑滿足工程需要且無連接錯誤；檢查各類標簽（端子標簽、套管標簽等），確保標識符合工程需求；檢查接地電纜，確認接地端子通過接地電纜可靠連接到接地銅排上。同時，要根據交付文檔檢查裝置包含的所有軟件功能，確認是否在運輸過程中造成損壞，確保設備外觀完好、功能正常后再進行安裝。上海高性能電力通信網關一般多少錢接口包括接地端子、電源接口、4G 天線、10 個 LED 指示燈、8 路 RS485 等。

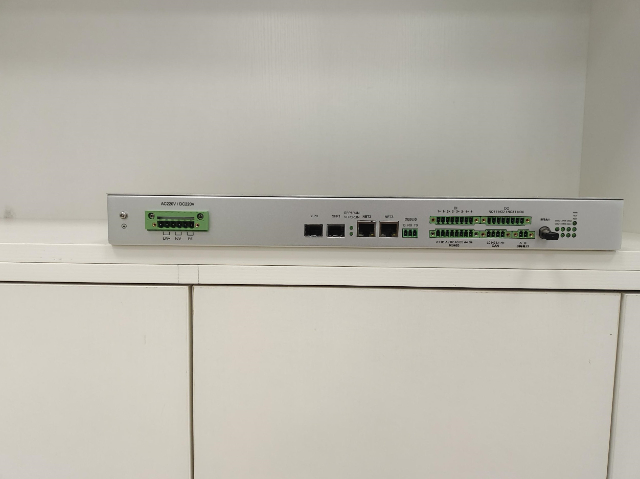

ZCG-300 通信網關配備了 2 個以太網 - 光口（SFP1 和 SFP2）和 2 個以太網 - 電口（NET1 和 NET2）。以太網 - 光口為兩路 SFP 千兆光纖以太網接口，適用于長距離、高帶寬的網絡傳輸，抗干擾能力強；以太網 - 電口為兩路 10M/100M 自適應以太網接口，適合短距離的網絡連接。這些以太網接口為網關與外部系統（如 EMS 的 SCADA、協調控制器等）的通信提供了多種選擇，滿足不同網絡環境的需求。接口的狀態可通過對應的 LED 指示燈查看，方便技術人員了解接口的連接和數據傳輸情況。

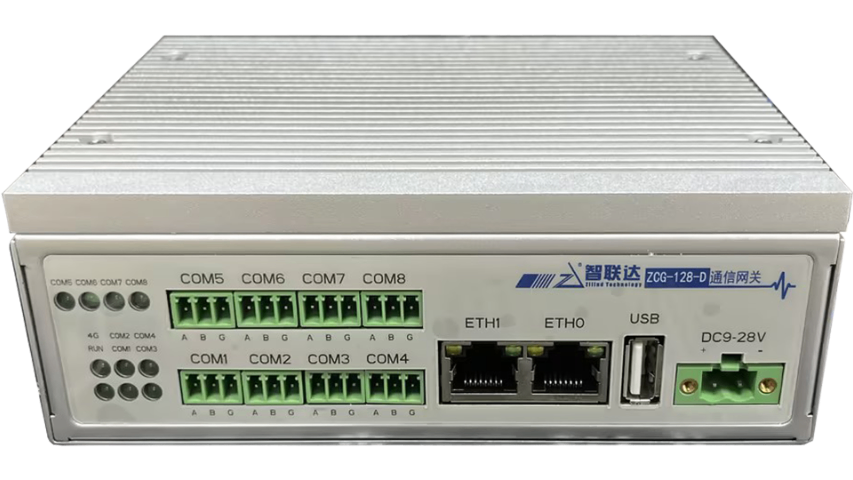

ZCG-300 通信網關設有 4 個 RS485 接口和 2 個 CAN 接口。RS485 接口的端子包括 A1、B1、A2、B2、A3、B3、A4、B4，分別對應 4 路 RS485 接口的 DATA + 和 DATA-，采用差分傳輸方式，共模電壓范圍 - 7~+12V，適用于遠距離、多節點的通信。CAN 接口的端子為 H1、L1、H2、L2，對應 2 路 CAN 接口的高位和低位數據線，采用差分傳輸方式，共模電壓范圍 - 2~+7V，適合在電磁干擾較強的環境中使用。這些接口為網關與 PCS 等設備的下行通信提供了可靠的物理連接，確保數據傳輸?shù)姆€(wěn)定性。兩路以太網接口 ETH0 和 ETH1，自適應 10M/100M 速率，滿足網絡連接需求。

ZCG 系列通信網關作為數據接入層設備，主要應用于電力與工業現場設備的規約轉換，能實現不同規約的數據采集與轉發，滿足電力與工業相關標準與規范。它是廠站與主站之間的通訊橋梁，可將數據從廠站傳輸?shù)礁骷?jí)調度系統或監控運維平臺，實現透明傳輸。該系列網關用途普遍，可作為物聯網網關、規約轉換器、前置機、遠動機、保護管理機等，在變電站、配電房、發電廠等電力自動化場景大顯身手，同時也適用于鋼鐵、煤炭、石化等行業的自動化場景，為各行業的自動化數據傳輸提供有力支持。額定功率＜3W，電磁兼容 4 級，所有信號線提供 15KV ESD 保護，保障穩定運行。河南ZCG-124電力通信網關廠家

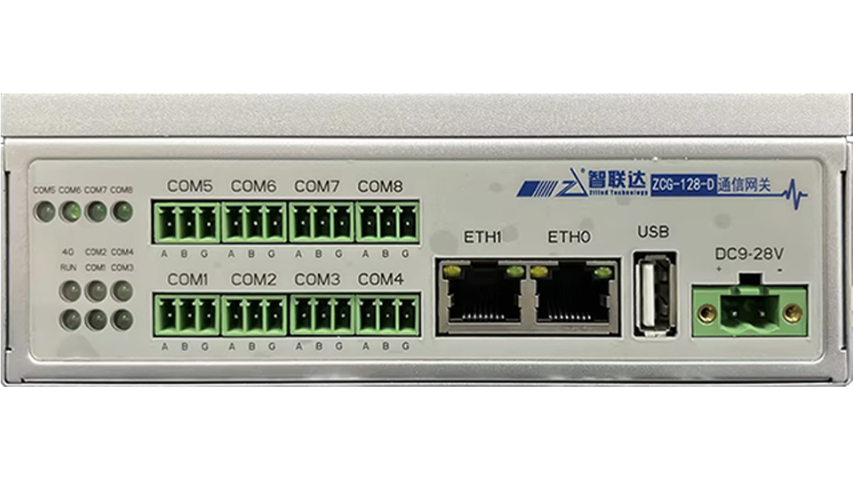

配備 2 路 10/100Mbps 電口、4G 無線擴展、8 路 RS485 串口及 1 路 USB2.0 接口。江蘇儲能電站電力通信網關應用范圍

電氣連接是 ZCG-300 通信網關安裝的關鍵環節，需嚴格遵循相關規程。連接直流或交流電源時，要檢查電源回路輸入線纜連接是否正確，確保極性無誤。必要時使用帶屏蔽的雙絞線或電纜以減小電磁干擾，屏蔽層需 360 度全屏蔽并可靠接地，且電源電纜和通信電纜要分開敷設，避免相互干擾。連接保護地時，地線應盡可能短，采取措施確保導電性，特別注意接點的可靠性和防腐蝕能力。正確的電氣連接能保障設備的供電穩定和通信可靠，減少故障發生的概率。江蘇儲能電站電力通信網關應用范圍
