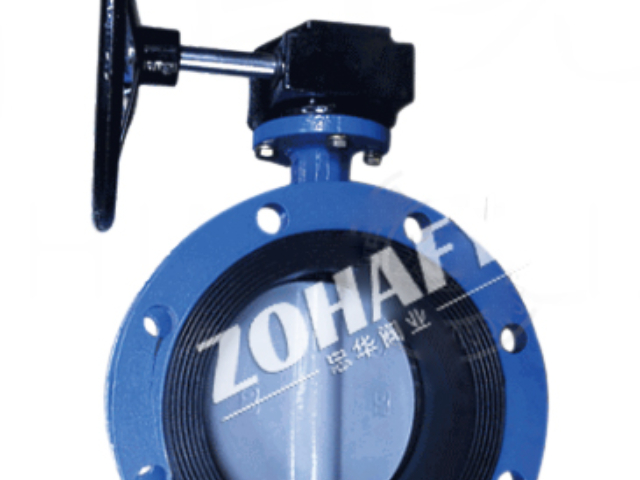

蝶閥，作為工業管道系統中常用的控制閥門，具有獨特的結構設計。它主要由閥體、蝶板、閥桿和驅動裝置組成。閥體是蝶閥的外殼，其形狀通常為圓形或橢圓形，材質根據使用環境和介質的不同，可選用鑄鐵、鑄鋼、不銹鋼等。蝶板是關鍵部件，呈圓盤狀，安裝在閥體內，繞著閥桿旋轉。閥桿起到連接蝶板與驅動裝置的作用，將驅動裝置的動力傳遞給蝶板，使其能夠在閥體內進行 90 度的旋轉運動。驅動裝置形式多樣，有手動、電動、氣動和液動等，可根據實際工況和操作需求靈活選擇，確保蝶閥能夠準確地實現開啟、關閉以及調節流量的功能。蝶閥適用于氣體、液體和漿料介質。山西常見蝶閥零售價格

蝶閥的工作原理基于蝶板的旋轉運動。當驅動裝置帶動閥桿旋轉時，蝶板隨之在閥體內轉動。在開啟過程中，蝶板逐漸從關閉位置旋轉至與管道軸線平行，此時管道內介質能夠順利通過閥門，實現流通。關閉蝶閥時，驅動裝置反向操作，蝶板從平行位置旋轉至與閥座緊密貼合，形成密封，阻止介質流動。在流量調節方面，通過控制蝶板的旋轉角度，可改變介質流通的截面積，從而實現對流量的精確控制。這種旋轉式的工作方式，使得蝶閥操作簡便、響應速度快，在各類管道系統中得到廣泛應用。浙江手動蝶閥功能蝶閥適用于含有懸浮顆粒的介質。

與其他類型的閥門相比，蝶閥具有明顯的流量調節優勢。蝶閥的蝶板在旋轉過程中，其開啟角度與流量之間存在著較為線性的關系。這意味著通過精確控制蝶板的旋轉角度，能夠?qū)崿F(xiàn)對流體流量的精細調節。例如，在一些需要精確控制流量的工業過程中，如制藥、精細化工等，蝶閥能夠滿足嚴格的流量控制要求。相比之下，一些傳統的閥門，如閘閥在調節流量時，由于其流道的特性，很難實現精確的流量調節，容易出現流量波動較大的情況。而蝶閥的這種良好的流量調節性能，使其在對流量控制精度要求較高的領域中得到了廣泛應用。同時，蝶閥的調節范圍較廣，可根據實際需求在較大范圍內調節流量，具有較強的適應性。

極端環境對蝶閥提出嚴苛挑戰：在LNG低溫儲運系統（-162℃），蝶閥采用奧氏體不銹鋼閥體與延伸閥桿設計，避免冷縮導致的操作失靈；地熱電站的高溫鹵水（300℃+）工況需使用Inconel 625合金蝶板，配合柔性石墨密封環；煤化工領域的含顆粒介質要求蝶閥配備碳化鎢噴涂的耐磨閥座，閥板邊緣設計成刀刃狀以切斷雜質。核電站用蝶閥需滿足ASME III核級認證，具備抗輻射老化能力，并在失電時依靠重力自動關閉。此外，海底管道蝶閥采用全焊接閥體結構和陰極保護系統，設計壽命達30年以上，可承受3000米水深的外壓。蝶閥在電力行業常用于冷卻水系統。

蝶閥根據連接方式可分為對夾式、法蘭式和焊接式；按密封類型分為軟密封（彈性密封）和硬密封（金屬密封）。軟密封蝶閥適用于低溫低壓介質（如水和空氣），而硬密封耐高溫高壓（如蒸汽或腐蝕性流體）。此外，按驅動方式分為手動、氣動、電動和液動蝶閥，自動化程度高的氣動/電動蝶閥常用于遠程控制場景。中線型蝶閥結構簡單、成本低，而雙偏心或三偏心蝶閥通過優化蝶板位置減少磨損，延長使用壽命，適合嚴苛工況。選型時需綜合考慮介質特性、壓力等級和安裝環境。蝶閥在石油管道中可用于截斷或調節流量。廣東常見蝶閥廠家

蝶閥的耐壓能力因結構不同而異。山西常見蝶閥零售價格

蝶閥因其高效的控制性能和成本優勢，被廣泛應用于市政供水、化工、電力、冶金及船舶工業。在供水系統中，中線型蝶閥憑借其低壓密封性和快速啟閉特性，成為管網調節的首要選擇設備；在石油化工領域，雙偏心或三偏心金屬硬密封蝶閥可耐受腐蝕性介質和高溫高壓條件，用于反應釜、儲罐及管線的流量控制；電力行業則多采用大口徑蝶閥作為冷卻水系統的截斷裝置。船舶工業中，蝶閥因抗海水腐蝕能力和緊湊結構，常用于壓載水系統和燃油管路。此外，食品制藥行業偏好衛生級蝶閥，其表面拋光處理和無死角設計符合GMP標準，確保介質無污染。山西常見蝶閥零售價格
